4 / L'atelier Fabrication des cannes

Marquage personnalisé sur blank carbone

Préambule

Marquage personnalisé sur blank carbone

Il y a quelques temps, notre ami Ms25210 m'a confié le montage d'une canne en carbone, chose que j'ai accepté avec plaisir.

Il s'agit d'une canne courte réalisée à partir d'un blank "G5" de 7 pieds pour soie de 4, de marque Gatti.





J'ai déjà du vous parler de ce fabricant que j'affectionne particulièrement en raison de son très bon rapport qualité/prix.

Pour ceux qui veulent en savoir plus  ➤  GATTI

Pour en revenir à cet article, le futur propriétaire de cette canne m'a demandé si gentiment qu'il aimerait un marquage personnalisé .... que je n'ai pas pu résister .

Ainsi la canne portera le nom ravissant de "REVEROTTE", un petit affluent plein de charme du Dessoubre (Doubs-25).

Les 2 éphémères du logo Éclosion  feront également partie de ce marquage.



La REVEROTTE

Procédé de marquage



Lorsque je me suis lancé dans ce marquage personnalisé avec un logo, je ne pensais pas que cette opération serait aussi délicate.

J'ai d'abord essayé d'utiliser des papiers "transfert", que l'on appelait autrefois les décalcomanies. Ce fut un échec car ces papiers sont transparents, et les imprimantes n'impriment pas ... le blanc. Les caractères de cette couleur étaient tout simplement invisibles.

J'ai ensuite fait une tentative avec des papiers autocollants imprimables. Mais malgré l'emploi de papiers hautement adhésifs, le plan de joint se décollait pendant le séchage de la résine.




Et puis, j'ai enfin fini par trouver le bon procédé.

Il est le suivant :

Matériel nécessaire

  • Autocollants imprimables hautement adhésifs (voir lien ci-dessous)
  • Gaine thermo-rétractable translucide (voir lien ci-dessous). Il convient de choisir le ø 9,6 mm car il permet de s'adapter à la plupart des talons de cannes.
  • Scalpel
  • Réglet métallique
  • Résine bi-composant
  • Décapeur thermique



Liens utiles :

( Clic sur les images pour aller sur les sites marchands )






1ère étape

Après avoir mesuré le diamètre du blank, calculer la largeur de l'étiquette en ajoutant 1 à 2 mm et réalisez votre maquette sur un logiciel ( word ou autre ).

Imprimez votre étiquette, découpez-la au moyen du scalpel.

Coupez un tronçon de gaine thermo-rétractable ( longueur de l'étiquette + 3 à 4 mm )






2ème étape

Coller l'étiquette sur le blank en commençant par le centre, puis en rabattant l'autocollant de part et d'autre.

Vous pouvez couper la bande d'autocollant qui chevauche au niveau du plan de joint, mais c'est vraiment très délicat, et pas forcément indispensable.






3ème étape

Positionnez le tronçon de gaine thermo-rétractable à l'endroit voulu.

PS : il va sans dire que l'anneau de départ ne doit pas être posé avant de réaliser le marquage.






4ème étape

Chauffez la gaine au moyen du décapeur, en commençant par le centre et en allant ensuite vers les côtés. Il faut tenir le décapeur à 20 cm au moins du blank, et travailler à T° modérée ( 200 à 250 ° ), et en tournant le blank en permanence.

Il n'y aucun risque vis à vis du carbone qui résiste à des très hautes températures.






5ème étape

Encadrez le tronçon de gaine thermorétractable par 2 ligatures et recouvrez l'ensemble d'une ou 2 couches fines de résine.

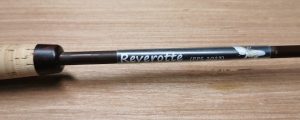

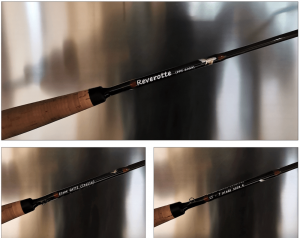

Le marquage est terminé ( clic pour agrandir )





Et une p'tite vidéo :

Canne et rivière du même nom ...

Marquage du tube de canne par papier transfert (décalcomanie)



Pour cette canne, j'ai également réalisé un marquage sur le dessus du tube de rangement.

Et cette fois, j'ai pu utiliser le procédé de type décalcomanie, qui permet de voir le veinage du bois à travers du marquage.

Le film imprimable se trouve facilement sur internet.

Exemple  ➤  ICI

L'application sur le bois finement poncé est très simple.

Après séchage, 2 ou 3 couches de vernis en aérosol protègera parfaitement le décalcomanie.
