Suite à une demande faite par un de nos membres dans un commentaire d’article, voici le schéma de mon gabarit d’ébauche des baguettes.
Il mesure environ 80 cm de long, et je conseille de le fabriquer dans un bois dur (chêne, bois exotique, etc …)
La rainure de gauche est faite sur un gros chanfrein incliné de 30°. Ceci permet d’éviter de devoir faire cette rainure avec un angle, ce qui serait complexe.
À noter également que je me sers presque essentiellement de la rainure équil. de 5. J’ai utilisé une fois celle de 7 (pour une canne saumon), et jamais celle de 3.
Sinon, voici l’ordre dans lequel ces rainures sont utilisées (PS : les photos sont faites sur un ancien gabarit qui ne correspond pas tout à fait au schéma) :
1 /dans rainure rect. 4 x 10 : rabotage de l’épaisseur des baguettes, de telle façon qu’elles rentrent “pile” dans la rainure largeur. 5,5
2/ dans rainure rect. largeur 5,5 : rabotage du 1er angle à 60 °
3 / dans rainure équil. 5 : rabotage du 2ème angle à 60 °
-
Ce sujet a été modifié le il y a 3 mois et 1 semaine par
pierrotlepecheur.
-
Ce sujet a été modifié le il y a 3 mois et 1 semaine par pierrotlepecheur.
-
Ce sujet a été modifié le il y a 3 mois par pierrotlepecheur.
A la fin, toutes choses viennent se fondre en une seule, et au milieu coule une rivière. La rivière a creusé son lit au moment du grand déluge, elle recouvre les rochers d'un élan surgi de l'origine des temps. Sur certains des rochers, il y a la trace laissée par les gouttes d'une pluie immémoriale. Sous les rochers, il y a les paroles, parfois les paroles sont l'émanation des rochers eux-mêmes.
Je suis hanté par les eaux (Norman Maclean) -
Coujou
- 2,922
Quel boulot et quelle patience pour arriver à faire des choses aussi abouties, je reste toujours admiratif
-
Emmanuel Colliard
- 12
Bonjour Pierre,
Merci beaucoup! Par contre il y a encore un détail que je ne suis pas certain d’avoir bien saisi:
Quelle est la dimension finale de votre triangle équilatéral à la fin de l’opération d’ébauche dans le logement profondeur 5? Est-ce que la profondeur 5 pourrait-être la hauteur de la baguette une fois ébauchée? (donc une profondeur de 3,5 dans le gabarit si j’ai un talon de 1,5 sur le rabot?)

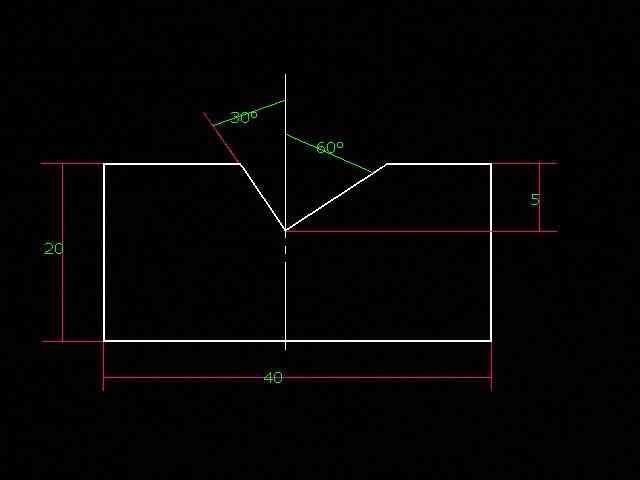

Voici une image du plan 3d que j’ai réalisé pour expliquer ma ligne de rabotage (qui ne me donne pas un triangle parfait avec la profondeur 5)
Merci d’avance pour votre très précieux éclaircissement, je me réjouis de m’attaquer à la réalisation de ce gabarit et vous transmettre une photo lorsque je l’ai ter
miné!
-
BODEAU
- 280
Pierre sur mon gabarit d’ébauche j’ai fait une rainure pour mettre la baguette à largeur 6 mm
-
Cette réponse a été modifiée le il y a 3 mois par
BODEAU.
-
Mig
- 1,027
Je n’ai pas construit de gabarit 1er angle aussi chiadé que celui de Pierrot, il est en acier parce que j’en avais la possibilité mais il pourrait être aussi en bois, profondeur 5mm. cette profondeur n’a pas besoin d’une grande précision car on ne s’appuie pas sur le dessus du gabarit, la longueur est de 600mm.
-
Cette réponse a été modifiée le il y a 3 mois par
Mig.
«Les dieux ne retranchent pas de la vie qu'ils accordent aux hommes, les heures passées a la pêche»
Inscription Assyrienne 2000 ans avant notre ère (d'après Yann Le Fèvre) -
- 12
Un immense merci pour cet article!!! Merci également d’avoir pris du temps pour décrire ces étapes, elles sont tellement précieuses pour un fabricant débutant comme moi! Grand merci
-
Fleuve54
- 18
J’ai fait le même que toi mais je l’ai fait réglable.
-
BODEAU
- 280
Mon gabarit d’ébauche 130 cm de long 40 mm de coté en bois impregné
-
Cette réponse a été modifiée le il y a 3 mois par BODEAU.
-
- 12
Bonjour Pierrot,
Je me permets encore une petite demande d’éclaircissement: selon mon interprétation du plan du gabarit, les baguettes, une fois passées dans la rainure profondeur 5, ne sont pas totalement triangulaires car il me semble qu’il manque de la matière pour qu’elles le soient comme on peut le voir sur mon dessin ci-joint? Est-ce une erreur d’interprétation de ma part?
Je vous remercie d’avance pour ce précieux éclaircissement et je me réjouis de vous envoyer la photo de mon gabarit une fois qu’il sera réalisé!
-
pierrotlepecheur
- 6,031
J’ai fait le même que toi mais je l’ai fait réglable.
Une ou deux p’tites photos ?
A la fin, toutes choses viennent se fondre en une seule, et au milieu coule une rivière. La rivière a creusé son lit au moment du grand déluge, elle recouvre les rochers d'un élan surgi de l'origine des temps. Sur certains des rochers, il y a la trace laissée par les gouttes d'une pluie immémoriale. Sous les rochers, il y a les paroles, parfois les paroles sont l'émanation des rochers eux-mêmes.
Je suis hanté par les eaux (Norman Maclean) -
Mig
- 1,027
Pour moi la mise au triangle de demi finition se fait dans le gabarit de finition réglé a 5mm de profondeur se qui donne une ébauche Ø 10mm, c’est la cote que je fais systématiquement et qui me permet d’avoir une bonne régularité pour la «trempe» et 10mm est largement suffisant pour nos cannes a truite.
PS:en réalité j’ai 2 gabarits de finition dont un est plus profond que l’autre qui fini a 0.5 mm.
«Les dieux ne retranchent pas de la vie qu'ils accordent aux hommes, les heures passées a la pêche»
Inscription Assyrienne 2000 ans avant notre ère (d'après Yann Le Fèvre)-
Fleuve54
- 18
A droite mon gabarit réglable pour les ébauches et a gauche mon gabarit pour le nodeless.
-
pierrotlepecheur
- 6,031
Bonjour Pierrot, Je me permets encore une petite demande d’éclaircissement: selon mon interprétation du plan du gabarit, les baguettes, une fois passées dans la rainure profondeur 5, ne sont pas totalement triangulaires car il me semble qu’il manque de la matière pour qu’elles le soient comme on peut le voir sur mon dessin ci-joint? Est-ce une erreur d’interprétation de ma part? Je vous remercie d’avance pour ce précieux éclaircissement et je me réjouis de vous envoyer la photo de mon gabarit une fois qu’il sera réalisé!
OK, je pense avoir pigé.
Le petit “résiduel” dont tu parles vient du fait que tu rabotes à 1,5 mm du gabarit. Or, tu peux descendre d’avantage, presque jusqu’a affleurer ton gabarit.

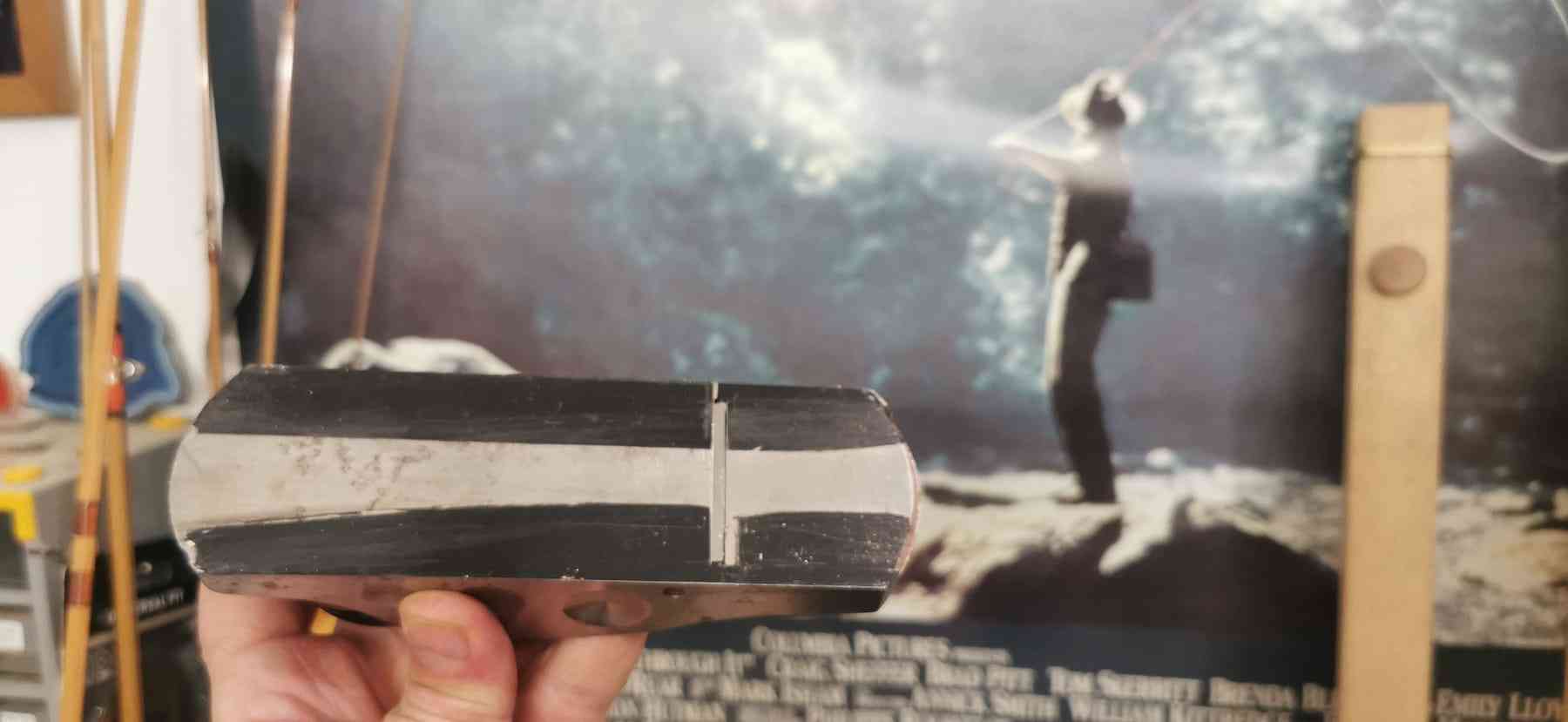

Pour éviter de trop “mordre” dedans, tu peux coller sous la face de ton rabot 2 bandes d’adhésif; le scotch électricien est parfait pour ça (voir photo ci-dessous).
Après, les 2 méplats qui restent ne sont pas rédhibitoires pour la suite, mais c’est quand même mieux de terminer les ébauches avec 3 arêtes vives.
Et comme le dit Mig, si les ébauches, une fois assemblées, ont une côte sur plats d’environ 10 mm, c’est parfait. Dans ton cas, tu serais à 13 mm (2×5 + 2×1,5), ce qui est trop.
A la fin, toutes choses viennent se fondre en une seule, et au milieu coule une rivière. La rivière a creusé son lit au moment du grand déluge, elle recouvre les rochers d'un élan surgi de l'origine des temps. Sur certains des rochers, il y a la trace laissée par les gouttes d'une pluie immémoriale. Sous les rochers, il y a les paroles, parfois les paroles sont l'émanation des rochers eux-mêmes.
Je suis hanté par les eaux (Norman Maclean)-
- 12
Merci Pierre! Gabarit terminé selon vos indications! Un grand merci pour cette aide et tous ces conseils!
-
pierrotlepecheur
- 6,031
A droite mon gabarit réglable pour les ébauches et a gauche mon gabarit pour le nodeless.Superbe
A la fin, toutes choses viennent se fondre en une seule, et au milieu coule une rivière. La rivière a creusé son lit au moment du grand déluge, elle recouvre les rochers d'un élan surgi de l'origine des temps. Sur certains des rochers, il y a la trace laissée par les gouttes d'une pluie immémoriale. Sous les rochers, il y a les paroles, parfois les paroles sont l'émanation des rochers eux-mêmes.
Je suis hanté par les eaux (Norman Maclean) -
pierrotlepecheur
- 6,031
Merci Pierre! Gabarit terminé selon vos indications! Un grand merci pour cette aide et tous ces conseils!
Franchement, il est magnifique !
Tu (on se tutoie hein
) as fait les rainures au moyen d’une défonceuse ?Sinon, quand tu commenceras à l’utiliser, il faut prendre le coup de main pour le 1er rabotage sur le pan incliné, mais quand je vois tes aptitudes au bricolage, je ne suis pas inquiet
A la fin, toutes choses viennent se fondre en une seule, et au milieu coule une rivière. La rivière a creusé son lit au moment du grand déluge, elle recouvre les rochers d'un élan surgi de l'origine des temps. Sur certains des rochers, il y a la trace laissée par les gouttes d'une pluie immémoriale. Sous les rochers, il y a les paroles, parfois les paroles sont l'émanation des rochers eux-mêmes.
Je suis hanté par les eaux (Norman Maclean)-
- 12
Merci Pierre
oui j’ai fait les rainures à la défonceuse (j’avoue que j’ai été aidé par un ami ébéniste qui avait le matériel nécessaire et un plus grand atelier que le mien)… et le coup de main va venir j’en suis certain!
-
BODEAU
- 280
Bonjour à tous
Si vous pouvez faire un plan incliné à 30 degrés pourquoi ne pas fixer votre gabarit d’ébauche sur ce plan à 30° usiner le deux rainures le demonter et ça va vous permettre de travailler avec votre rabot en le tenant horizontalement ça me parait beaucoup plus facile pour usiner les baguettes j’espère que je me suis bien expliqué
-
Mig
- 1,027
Je te suis Serge, pourquoi faire compliqué quant on peut faire simple.
Les opérations de mise en triangle n’ont pas besoin d’une précision extrême, les angles a 60° vont se faire a force de retournements dans le gabarit de finition.
«Les dieux ne retranchent pas de la vie qu'ils accordent aux hommes, les heures passées a la pêche»
Inscription Assyrienne 2000 ans avant notre ère (d'après Yann Le Fèvre) -
pierrotlepecheur
- 6,031

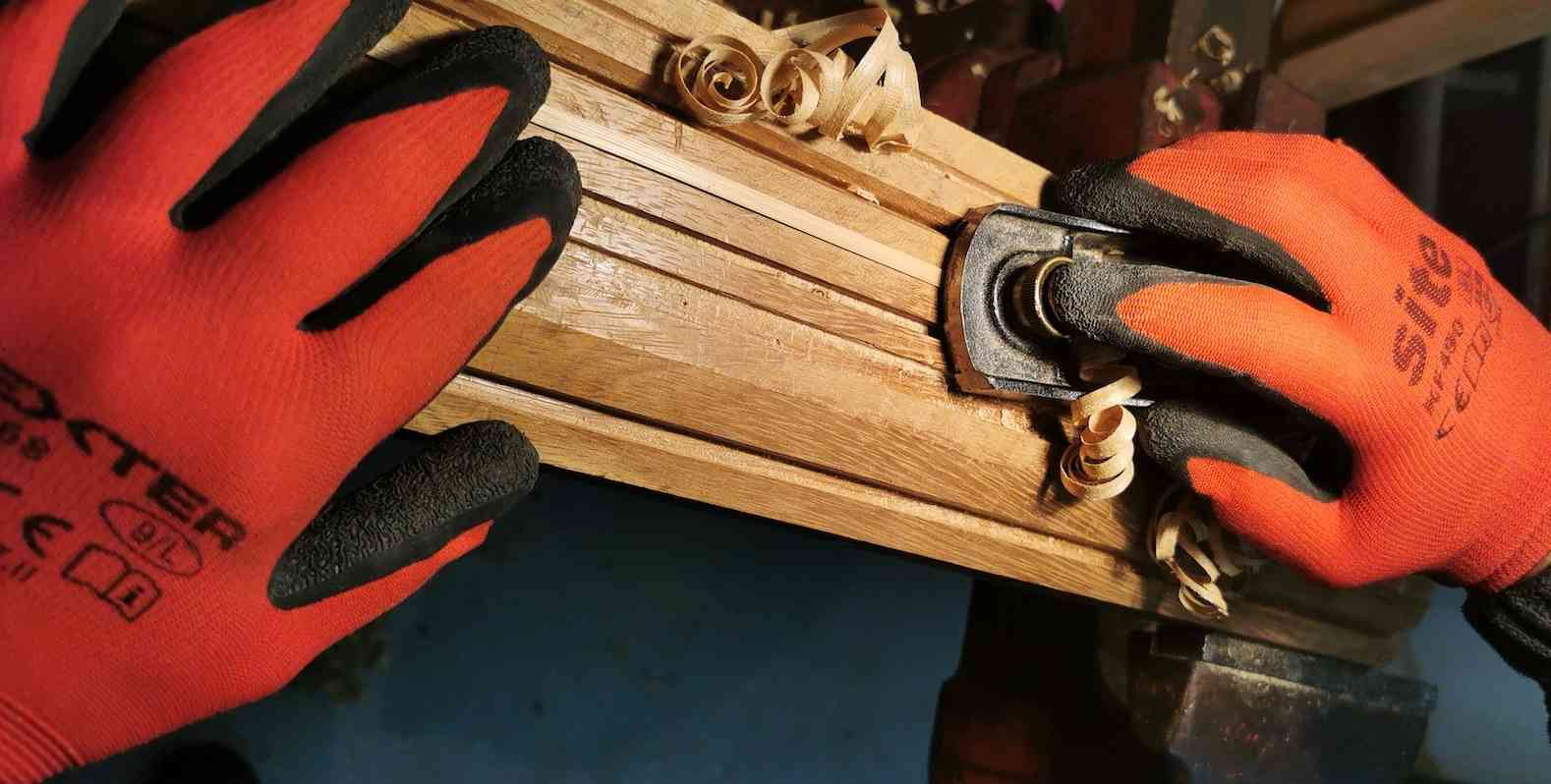

Je comprends ce que vous voulez dire, mais franchement, le rabotage sur le pan incliné ne présente absolument aucune difficulté; juste une petite prise en main.
Quant au modèle de gabarit, j’en ai fabriqué plusieurs et celui que j’ai présenté au début de ce sujet est de loin celui qui m’est le plus pratique d’utilisation, et aussi le plus simple à fabriquer sans disposer d’une fraiseuse.
Après, la fabrication d’un refendu n’est pas une science exacte et c’est tant mieux. Chacun s’adapte aux outillages qui lui sont les plus pratiques
-
Cette réponse a été modifiée le il y a 1 mois et 1 semaine par pierrotlepecheur.
A la fin, toutes choses viennent se fondre en une seule, et au milieu coule une rivière. La rivière a creusé son lit au moment du grand déluge, elle recouvre les rochers d'un élan surgi de l'origine des temps. Sur certains des rochers, il y a la trace laissée par les gouttes d'une pluie immémoriale. Sous les rochers, il y a les paroles, parfois les paroles sont l'émanation des rochers eux-mêmes.
Je suis hanté par les eaux (Norman Maclean) -
BODEAU
- 280
Pour avoir formé plusieurs personnes à la fabrication des cannes je me suis rendu compte que certain avaient du mal à tenir le dessous de la semelle du rabot bien parallèle au gabarit de finition ce qui deforme le triangle et c’est plus un triangle équilatéral je pense que c’est mieux de toujours travailler horizontalement mais ça reste que mon avis et c’est plus facile pour ma main
-
